Popis

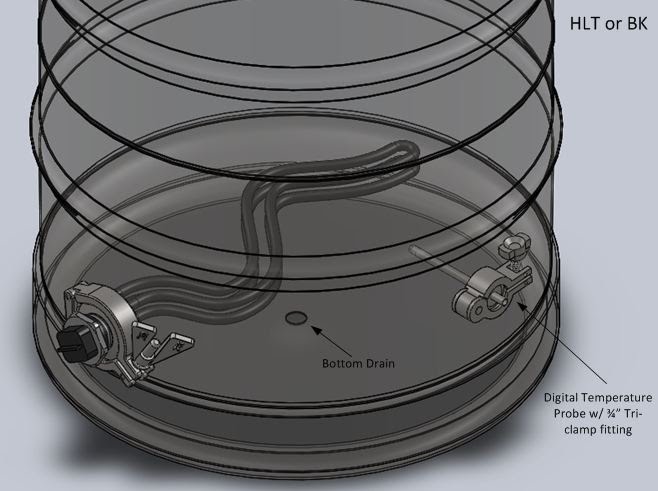

Dobře zaizolovaná nádoba pro přípravu cca 50l horké vody o určené teplotě pro vystírku a vyslazování. Voda se bude napouštět přes kohout s kulovým uzávěrem a elektricky uzavíratelný kohout, který bude řídit nátok a v případě příliš vysoké hladiny bude nátok i vypínat. Ze dna nádoby bude vystupovat ohřátá voda přes elektricky spínaný uzávěr do požadovaných nádob. Ohřev bude zajišťovat 3kW topné těleso, které bude regulováno dle hodnot z teplotního čidla. Při indikaci nízké hladiny čidlem je topná spirála vypnuta. Volitelně bude od spodu nádoby po vrch připevněna průhledná trubička na které bude měrka s množstvím vody určená pro fyzický (kontrolní) odečet hladiny.

1. 1. Kohout
2. 2. Vstupní spínač
3. 3. Výstupní spínač
4. 4. Spínač horní hladiny
5. 5. Spínač spodní hladiny
6. 6. Teplotní čidlo
7. 7. Topné těleso
8. 8. Přívod ke snímači tlaku
9. 9. Volitelně: Vizuální kontrola hladiny vody
10. 10. Volitelně: Průtokoměr

Součástky

• starý KEG sud 50 litrů, do kterého bude z vrchu vyříznut otvor
• izolační folie
• vstupní spínač
• výstupní spínač
• 3kW topné těleso
• nerezová trubička v boku sudu, do které bude zastrčeno teplotní čidlo
• měření hladiny pomocí čidla tlaku MPX5010DP
• čidlo nízké hladiny – bude vypínat topnou spirálu
• čidlo vysoké hladiny – bude vypínat přítok vody
• na modulu bude na LED zobrazována aktuální teplota
• na modulu bude na LED zobrazováno aktuální množství vody
• na modulu bude zelenou diodou signalizováno napájení modulu
• na modulu bude červenou diodou signalizováno sepnutí topné spirály
• na modulu bude žlutou diodou signalizována komunikace pomocí RS485
• na modulu bude přepínací tlačítko spínání spirály ZAP. / VYP. / AUTOMAT
• na modulu bude přepínací tlačítko spínání nátoku vody ZAP. / VYP. / AUTOMAT
• na modulu bude přepínací tlačítko spínání výtoku vody ZAP. / VYP. / AUTOMAT
• na modulu bude zapínací/vypínací tlačítko
• Volitelně Vizuální kontrola hladiny vody (Sight gauges): 2x nerezové koleno (link, link, link, link, link, link)
• Volitelně Vizuální kontrola hladiny vody (Sight gauges): cca 1m polykarbonátové trubky určené pro vysokou teplotu

Konektory/otvory na zadní/boční straně modulu

• 2x díra na čidlo tlaku
• 1x konektor napájení 5V (nepovinné, pokud bude modul napájen přes RS-485)
• 1x konektor pro RS-485
• 1x konektor spínacího napájení vedoucí ke spínači topné spirály
• 1x konektor na teplotní čidlo
• 2x konektor na snímač hladiny
• 2x konektor pro čidlo výšky hladiny

Spínání topné spirály

• montážní krabička
• zásuvka 230V vstupní
• výstup bude řešen přímým zapojením topné spirály dovnitř do montážní krabičky přes konektor)
• SSR relé + chladič
• konektor pro připojení spínacího napájení

HLT – Přední ovládací panel

HLT – použité piny na arduinu

HLT

Příklad montážních otvorů pro svorkovnici
